箱式管網疊壓變頻供水設備主要是由密封結構水箱、增壓設備、穩流器及泵組組成。系統分兩路進水，一路進水箱，一路進穩流器。當用水量小，自來水服務壓力高時，設備直接從自來水管網取水，疊壓供水。當自來水服務低時，增壓裝置開始工作，將水箱里面的水加壓到設置的服務壓力，進行差量補償，從而達到節能、無二次污染、恒壓供水的目的。對市政自來水管網沒有影響，是供水領域的新一代節能產品。

居民生活用水：如高層建筑、居民水區、別墅等。
公共場所：如醫院、學校、體育館、高爾夫球場、機場等。
商用大廈：如賓館、寫字樓、百貨商場、大型桑拿浴等。
灌溉：如公園、游樂場、果園、農場等。
其他：如水池及其他形式供水的改造。

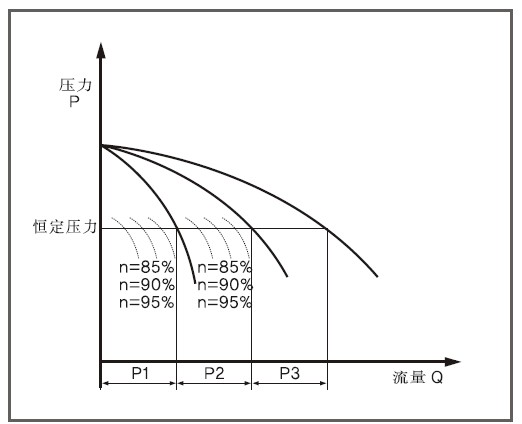

調節水泵的轉速來保持管網壓力恒定，在系統出水管路處檢測的壓力小于水泵的啟動壓力值時，能夠自動調節水泵轉速使出口壓力恒定。水泵達到工頻轉速運行但壓力達不到設定壓力時，系統按順序啟動P2、P3水泵；隨著用水量的減少，出口壓力上升，水泵的轉速逐漸降低，如果水泵轉速降至系統設置的轉速，系統按P3、P2、P1停止水泵運行。

1、保持出口壓力恒定設備實時通過壓力傳感器檢測出口壓力，將檢測值和設定值進行比較運算，確定電機及水泵投入臺數和變頻器輸出頻率（反應為電機及水泵轉速），以實現恒壓供水的目的。
2、停電不斷水供電線路停電時，系統通747D及過旁道等手段實現停電不停水，即停電時系統自動切換為市政自來水壓力供水。
3、高度自動化系統能實現全自動控制，具有首棟/自動切換、主副泵定時輪換、壓力調整、恒壓、高低點壓保護、欠相保護、漏電保護、過載保護、過熱保護、缺水保護、不用水停車、瞬間跳閘保護等功能。另可根據用戶需要配置人機界面，可視化遠程調整、監測和維護。
4、衛生過流部件均采用等食品級材料制造，符合國際涉水衛生規范。
5、節省投資節省了占地面積，降低了建筑承載負荷，因而大大降低了投資成本。
6、節省運行費用系統保證管道恒壓是根據用水量的變化調整投入臺套數和運轉速度，用水量大時投入功率大，用水量小時投入功率小。小用水量時（如夜間）系統由小功率泵變頻調速恒壓供水。系統一直在高效率點運行，因而大大降低了運行費用，可節約能源60%以上。

1、保持出口壓力恒定設備實時通過壓力傳感器檢測出口壓力，將檢測值和設定值進行比較運算，確定電機及水泵投入臺數和變頻器輸出頻率（反應為電機及水泵轉速），以實現恒壓供水的目的。
2、停電不斷水供電線路停電時，系統通747D及過旁道等手段實現停電不停水，即停電時系統自動切換為市政自來水壓力供水。
3、高度自動化系統能實現全自動控制，具有首棟/自動切換、主副泵定時輪換、壓力調整、恒壓、高低點壓保護、欠相保護、漏電保護、過載保護、過熱保護、缺水保護、不用水停車、瞬間跳閘保護等功能。另可根據用戶需要配置人機界面，可視化遠程調整、監測和維護。
4、衛生過流部件均采用等食品級材料制造，符合國際涉水衛生規范。
5、節省投資節省了占地面積，降低了建筑承載負荷，因而大大降低了投資成本。
6、節省運行費用系統保證管道恒壓是根據用水量的變化調整投入臺套數和運轉速度，用水量大時投入功率大，用水量小時投入功率小。小用水量時（如夜間）系統由小功率泵變頻調速恒壓供水。系統一直在高效率點運行，因而大大降低了運行費用，可節約能源60%以上。

變頻器控制移動方式

一臺變頻器起到多臺變頻器的效果并節約電力及軟啟動水泵

補助泵啟動電流為額定電流的200～300%。

用水量增加	水泵1	水泵2	水泵3	用水量在減小	水泵1	水泵2	水泵3
0%	變頻運行			100%	工頻運行←	工頻運行←
33%	工頻運行→	變頻運行		66%	工頻運行←	變頻運行
66%	工頻運行→	工頻運行→	變頻運行	33%	變頻運行

變頻器控制固定方式

變頻器控制固定在一臺泵上運行，補助泵啟動時會發生啟動電流過大及壓力波動大。補助泵啟動電流為額定電流的500～600%。

用水量增加	水泵1	水泵2	水泵3	用水量在減小	水泵1	水泵2	水泵3
0%	變頻運行			100%	變頻運行	工頻運行←	工頻運行←
33%	變頻運行	→工頻運行		66%	變頻運行	工頻運行←
66%	變頻運行	→工頻運行	→工頻運行	33%	變頻運行

變頻器控制移動方式和交替運行方式的差異

交替運行是恒壓變頻供水的基本功能，所有水泵停止后再啟動時初啟動的泵變頻調速運行，該泵為主泵。每次啟動或任意設定時間內交替啟動主泵以防止某臺泵啟動頻繁。

交替運行	水泵1	水泵2	水泵3
初啟動時	（1）變頻運行	（2）工頻運行	（3）工頻運行
再啟動時	（3）工頻運行	（1）變頻運行	（2）工頻運行
再啟動時	（2）工頻運行	（3）工頻運行	（1）變頻運行

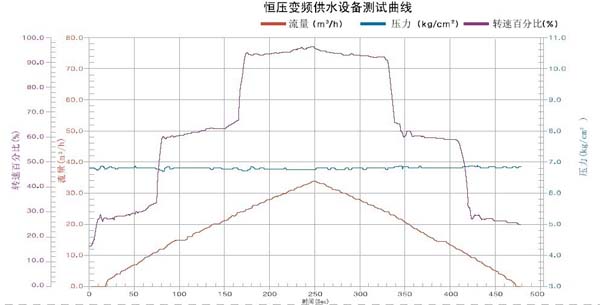

變頻供水系統運行曲線圖

利用智能控制器，在流量極度變化下保持恒壓，可以看出變頻供水系統具有提供合適的供水條件的優越性能。

變頻恒壓供水設備控制方式類型

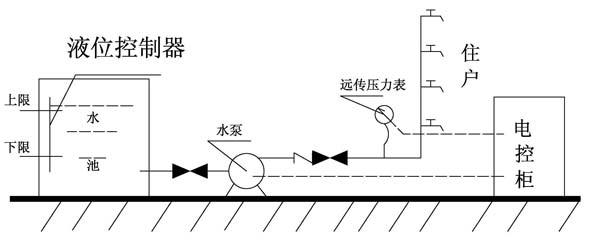

1、生活水池自灌式供水方式

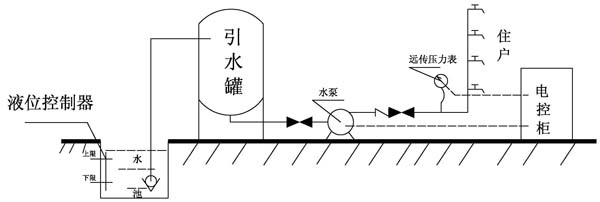

2、生活水池自吸式供水方式。

這種供水方式水池的水面低于水泵的進水口，稱為自吸式，水泵吸水不可靠，容易出現掉水引水的現象，解決的辦法是設置引水罐，如圖，泵前加一引水罐。

3、水井變頻供水方式。

設備采用潛水泵變頻控制，可以是一臺泵，也可以控制多臺泵，每臺泵均根據用水量的變化自動投入運行
